Плиточный клей

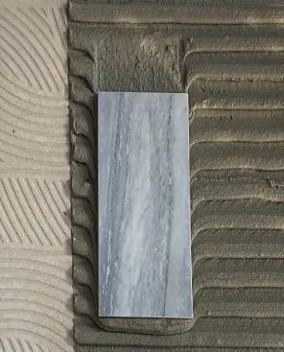

Плиточный клей — это вид цемента в качестве основного цементирующего материала, дополненного градированными заполнителями, водоудерживающим агентом, агентом ранней прочности, латексным порошком и другими органическими или неорганическими добавками, состоящими из смеси, обычно используемой при затворении водой. По сравнению с обычным цементным раствором, он может значительно улучшить прочность связи между отделочным материалом и основанием, имеет хорошие противоскользящие характеристики, отличную водостойкость, теплостойкость и устойчивость к циклам замораживания-оттаивания и т.д. Он в основном используется для оклейки внутренних и внешних стен здания плиткой, напольной плиткой и другими декоративными материалами, и широко используется во внутренних и внешних стенах, полах, ванных комнатах, кухнях и других зданиях для отделки декоративных мест.
Клей для плитки должен быть ориентирован не только на эксплуатационные характеристики, противоскользящую способность, но и на открытое время и механическую прочность. Когда клеевой порошок и эфир целлюлозы сосуществуют в растворе, клеевой порошок обладает сильной кинетической энергией для присоединения к продуктам гидратации цемента, а эфир целлюлозы существует в большей степени в межзерновой жидкости, что влияет на вязкость и время схватывания раствора.
Эффект, вызванный эфиром целлюлозы:
01Водоудержание
По мере испарения воды из раствора, эфиры целлюлозы обогащаются на поверхности и в течение 5 минут образуют пленку на поверхности раствора, снижая последующую скорость испарения. По мере миграции воды из более толстых частей раствора в более тонкие, миграция воды приводит к большему обогащению поверхности раствора эфирами целлюлозы, что обеспечивает хорошее водоудержание и обрабатываемость свежезамешанного раствора, особенно в зоне смачивания, играющей ключевую роль.
Эта характеристика может обеспечить плавное протекание реакции гидратации и предотвратить чрезмерное поглощение воды основой и испарение воды с поверхностного слоя.
02Образование пленки
Эфир целлюлозы в растворе на поверхности пленки имеет большое влияние на производительность раствора, формирование пленки слишком тонкой, она будет растворяться дважды, не может ограничить испарение воды, снижая прочность. Если пленка образуется слишком толстой, концентрация эфира целлюлозы в межпоровой жидкости раствора высока, вязкость велика, когда плиточной пасте нелегко разрушить поверхность пленки.
Видно, что пленкообразующие свойства эфира целлюлозы оказывают большее влияние на время открытия. А тип эфира целлюлозы (HPMC, HEMC и т.д.) и степень этерификации (степень замещения) напрямую влияют на пленкообразующие свойства эфира целлюлозы на твердость и прочность пленки.
03 Замедляющий эффект
Эфир целлюлозы, помимо придания раствору различных полезных свойств, также замедляет кинетику гидратации цемента.
Это замедление в основном связано с молекулами эфира целлюлозы, адсорбированными в процессе гидратации C-S-H и гидроксида кальция и других продуктов гидратации, а также из-за увеличения вязкости раствора, эфир целлюлозы снижает ионную (Ca2+, SO42- и т.д.) в растворе подвижность, что еще больше замедляет процесс гидратации.
Воздействие латексного порошка:
01Улучшение когезии и гибкости
Латексный порошок может изменять консистенцию и скользкость системы в состоянии влажной смеси. Он позволяет улучшить когезию раствора и обеспечивает гладкое и плотное поверхностное сцепление при высыхании. Он также может улучшить межфазную роль песка и камня, воздушные отверстия, в случае добавления количества гарантии, латексный порошок в интерфейсе обогащения пленки, так что плиточный клей гибкости, уменьшить модуль упругости, в значительной степени, чтобы поглотить тепловой деформации стресс, а впоследствии в случае воды есть гидроизоляция.
Гибкость и жесткость порошка, как правило, можно определить по температуре стеклования, температура стеклования ниже 0 градусов, частичная гибкость, плиточный клей необходимо выбрать лучший клей порошок.
