Обычный портландцемент является наиболее широко используемым видом цемента в сухих строительных смесях. Портландцементный клинкер смешивается с 6% ~ 15% смешанных материалов и соответствующим количеством гипса для получения гидравлического цементирующего материала, называемого обычным портландцементом (далее — обычный цемент), код которого P ・0. Максимальное количество добавки в обычном цементе не должно превышать 15%, при этом допускается замена печной пылью в количестве не более 5% от массы цемента или неактивной добавкой в количестве не более 10%. Кроме того, при смешивании с пассивными смесями максимальная дозировка не должна превышать 10%.
Высокоглиноземистый цемент
Глиноземистый цемент — это алюминатный кальциевый цемент (АКАЦ) или глиноземистый цемент. Это специальный цемент, отличающийся от обычного портландцемента повышенным содержанием глинозема (AI2O3), обычно около 50%, основными минеральными материалами CA, CA2, а также небольшим количеством C2AS и железной фазы. Поскольку высокоглиноземистый цемент обладает свойствами раннего твердения и устойчивости к высоким температурам, он часто используется для приготовления самовыравнивающегося раствора, безусадочного затирочного материала, раствора для быстрого ремонта и тампонажного средства в сухих порошковых строительных растворах. Кроме того, добавление соответствующего количества высокоглиноземистого цемента к обычному цементу может быть использовано в качестве коагулянта для обычного цемента.
Применение высокоглиноземистого цемента
(1) Область строительной химии
Основными характеристиками высокоглиноземистого цемента являются ускоренное схватывание, высокая прочность, стойкость к химическому истиранию и атмосферным воздействиям. Поэтому высокоглиноземистый цемент часто используется в качестве гидравлического клея для некоторых уникальных изделий в строительной отрасли. Поскольку основным компонентом высокоглиноземистого цемента является алюминат кальция, в процессе реакции гидратации он поглощает больше воды, чем обычный портландцемент, быстрее твердеет и обладает более высокой ранней прочностью. Через 28 дней прочность выше, чем у обычного цемента, что позволяет вводить продукт в эксплуатацию в кратчайшие сроки.
система очистки сточных вод
Поскольку затвердевший высокоглиноземистый цемент обладает низкой пористостью, не содержит Ca(0H)2 и имеет компактную структуру, он обладает хорошей стойкостью к сульфатной и морской эрозии. Поэтому различные самонапрягающиеся трубы, изготовленные на основе высокоглиноземистого цемента, уже долгое время используются в качестве различной трубопроводной арматуры для канализационных и водоподъемных станций. Кроме того, высокоглиноземистый цемент обладает высокой ранней прочностью и хорошо твердеет в условиях низких температур, но при превышении температуры 30°С прочность резко снижается, в отличие от портландцемента. Поэтому высокоглиноземистый цемент обычно используется для аварийных ремонтов и проектов, требующих высокой ранней прочности, и не подходит для парового твердения и строительства при более высоких температурах.
Гипс
Наибольшее применение в строительстве находит дигидратный гипс (гемигидратный гипс). Его химический состав составляет около 32,5% CaO, 46,5% SO3 и 20,9% O. Он часто бывает гранулированным и волокнистым.
Гипсовый порошок обычно используется в сухих строительных смесях и по назначению подразделяется на строительный гипс, штукатурный гипс, конопатный гипс и связующий гипс. Среди гипсовых порошков наибольший удельный вес занимает строительный гипс, который можно разделить на две категории: гипсовый порошок используется для производства строительных гипсовых изделий, а другой — в качестве строительных штукатурных материалов.
гашеная известь

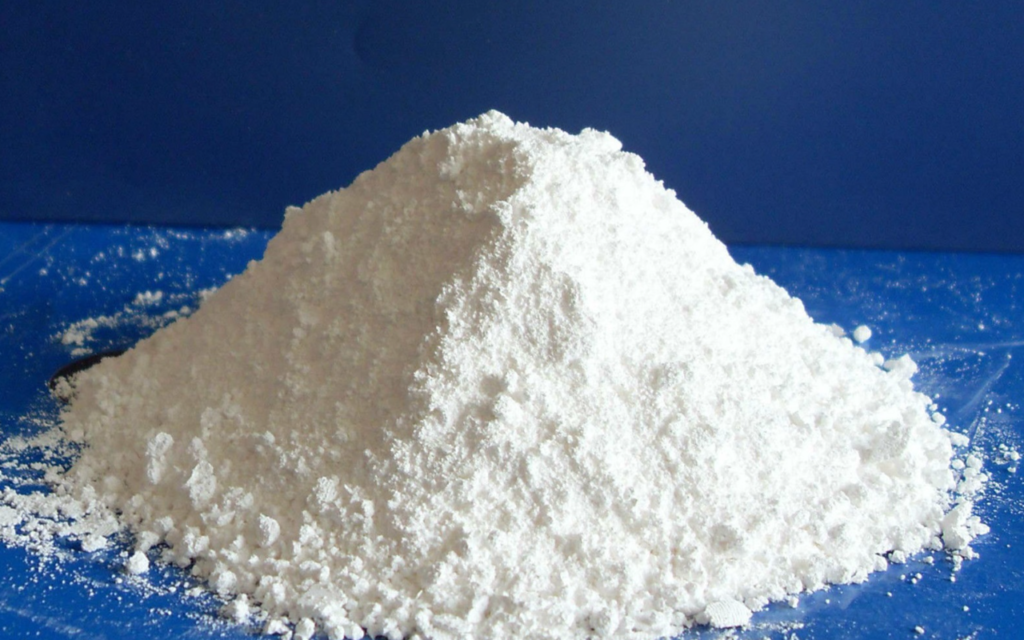

Гашеная известь, научное название гидроксид кальция Ca (0H) 2, является цементирующим материалом и наполнителем, широко используемым в сухих строительных смесях. Гашеная известь обладает сильной щелочностью и гигроскопичностью, практически нерастворима в воде. При контакте с воздухом она способна постепенно поглощать углекислый газ и образовывать карбонат кальция. Добавление гашеной извести в цементный раствор и гипс позволяет повысить его удобоукладываемость и обладает такими преимуществами, как улучшение обрабатываемости раствора, повышение прочности сцепления, снижение трещинообразования и восполнение микротрещин. Поскольку гашеная известь не используется в качестве основного связующего материала в сухих строительных смесях, она, как правило, выступает в качестве вспомогательного наполнителя, поэтому ее использование должно быть обоснованным в т.
