Гипсовая штукатурка
Это общий термин для обозначения типа раствора, который наносится на основание здания для выравнивания или обеспечения защиты. В основном он состоит из цементных материалов, наполнителей и различных функциональных добавок.
1. Цементные материалы: гипсовый порошок, известь, цемент
2. Наполнители: стеклянные шарики, тяжелый кальциевый порошок, мелкий песок и т.д.
3. Вспомогательные материалы: эфир целлюлозы, замедлитель, воздухововлекающий агент, крахмальный эфир и т.д.
(1) Основной цементирующий материал: гипсовый порошок
Основным цементирующим материалом в гипсовой штукатурке является гипсовый порошок. Это легкий материал, и его количество влияет на скорость нанесения раствора (высокое содержание приводит к относительно высокой скорости нанесения). Слишком низкая пропорция приведет к низкой прочности раствора и осыпанию порошка; однако пропорция не должна быть слишком высокой, так как это увеличит расходы и повлияет на соотношение цемента и песка в растворе, что может привести к образованию трещин.
(2) Основной легкий заполнитель: стеклянные шарики
Количество добавляемых стеклянных шариков определяется в основном качеством, прочностью и количеством гипсового порошка в штукатурном гипсе. Чем большее количество добавлено, тем выше водопотребность, насыпная плотность и скорость покрытия раствора, в то время как прочность на изгиб и сжатие раствора соответственно уменьшается. Поэтому, учитывая качество и стоимость гипса, следует выбирать стеклошарики следующих качеств:

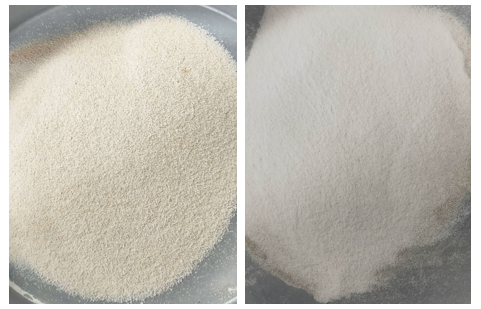

1. Внешний вид: хорошая форма, хорошая однородность и меньше пыли, поэтому прочность будет относительно высокой;
2. Плотность: Общая плотность стеклошариков составляет 100-120 кг/м³. Если плотность слишком низкая, прочность раствора будет низкой; если плотность слишком высокая, скорость покрытия раствора будет снижена, тем самым увеличивая общую стоимость раствора.

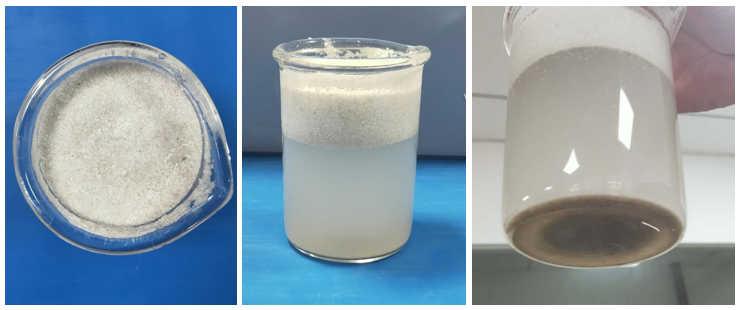

3. Водопоглощение: При одинаковых условиях количества, объема воды и времени замачивания, чем больше плавают стеклянные шарики, тем выше качество.
(3) Основные наполнители: молотый порошок карбоната кальция и мелкий песок
Молотый порошок карбоната кальция и мелкий песок являются широко используемыми и стабильными наполнителями в гипсовой штукатурке. Они не только улучшают обрабатываемость и скорость покрытия раствора, но и дополнительно повышают прочность раствора на изгиб и сжатие. Однако следует обратить внимание на соотношение смешивания цементного материала и заполнителей, иначе могут возникнуть такие проблемы, как потеря порошка и растрескивание.
Согласно экспериментальным испытаниям, при прочих неизменных условиях изменение соотношения смешивания молотого порошка карбоната кальция и мелкого песка приводит к следующим выводам:
1. Потребность в воде: увеличивается с увеличением количества добавляемого мелкого песка;
2. Насыпная плотность: сначала увеличивается до определенного уровня, а затем уменьшается с увеличением количества добавляемого мелкого песка;
3. Прочность на изгиб и сжатие: сначала увеличивается до определенного уровня, а затем уменьшается с увеличением количества добавленного мелкого песка.
(4) Одна из основных добавок: эфир целлюлозы
Являясь основным реологическим модификатором, эфир целлюлозы может оказывать следующее влияние на характеристики гипса:
1. Он может улучшить консистенцию раствора, а также увеличить потребность раствора в воде;
2. Он может эффективно удерживать влагу в растворе, тем самым способствуя повышению прочности раствора на изгиб и сжатие;
3. Как загуститель, он обладает эффектом индуцирования и стабилизации пузырьков, тем самым увеличивая насыпную плотность раствора.
(5) Один из основных вспомогательных материалов: замедлитель
Важнейшим вспомогательным материалом в гипсовой штукатурке является замедлитель схватывания гипса, который в основном используется для снижения скорости схватывания гипса, придания раствору достаточного начального и конечного времени схватывания, облегчения строительства и повышения прочности. Количество добавки зависит от следующих факторов:
1. Начальное время схватывания самого гипсового порошка: Время начального схватывания десульфуризационного гипса и фосфогипса обычно составляет 5-10 минут, в то время как у природного гипса оно больше. Согласно экспериментальным испытаниям, на каждую 1 минуту разницы в начальном времени схватывания гипсового порошка приходится 10-20 минут разницы в начальном времени схватывания после добавления замедлителя. Поэтому при разработке и модернизации продукции рекомендуется использовать единый стандарт для проверки начального и конечного времени схватывания гипсового порошка после добавления замедлителя, чтобы стабилизировать качество продукции.
2. Содержание безводного AⅢ: Это активное вещество, оказывающее стимулирующее воздействие на схватывание. При увеличении срока хранения увеличивается время начального схватывания гипсового порошка, что затрудняет определение количества добавляемого замедлителя, что влияет на производство гипса и даже вызывает риск растрескивания раствора. Поэтому для производства штукатурного раствора рекомендуется выбирать гипсовый порошок, прошедший эффективное старение и обладающий стабильными характеристиками, а также тщательно проверять время начального схватывания каждой партии, чтобы еще больше снизить риск.
3. Содержание дигидрата: Это вещество может снизить замедляющий эффект замедлителя и даже сделать его бесполезным, что приведет к таким проблемам, как низкая прочность и потеря порошка.
4. Влияние pH раствора: Замедлители обычно достигают максимального эффекта в нейтральной или слабощелочной среде.
