После использования цементного раствора для штукатурки часто возникают нарушения качества, такие как растрескивание, выбоины и отпадения, что, в свою очередь, приводит к растрескиванию или отпадению наружного декоративного слоя над штукатурным слоем, серьезно влияя на декоративные качества стены. Характеристики штукатурного раствора и технология строительства штукатурки являются основными факторами, влияющими на качество штукатурного слоя.
Штукатурный раствор широко применяется при выравнивании конструкций перед чистовой отделкой стен. Однако слой штукатурки, оштукатуренный цементным раствором, часто страдает от дефектов качества, таких как растрескивание, выбоины и отпадение, что, в свою очередь, приводит к растрескиванию или падению внешнего декоративного слоя над слоем штукатурки, что серьезно влияет на декоративное качество стены. . Раствор дает усадку из-за потери воды, причем усадка большая на поверхности и малая внутри, что приводит к короблению штукатурного слоя наружу и отделению от основного слоя, вспучивания и в конечном итоге отпадения; Если обработка базового слоя и методы оштукатуривания неправильные, это также приведет к усадке раствора. Таким образом, уменьшение усадки раствора и ужесточение требований к штукатурке позволяют эффективно контролировать проблемы качества штукатурного слоя.
1. Сырье и тестирование.
Цемент: шлакоцемент марки прочности 32,5;
Искусственный песок: средний песок зоны I с модулем крупности 2,6, в котором w (каменный порошок) составляет 6,40%;
Летучая зола: летучая зола 1 класса, коэффициент водопотребления составляет 99%;
Известковое тесто: изготавливается из обычного порошка негашеной извести шарового помола консистенцией 58 мм;
Шпатлевка: Водостойкая шпаклевка.
2.Результаты испытаний

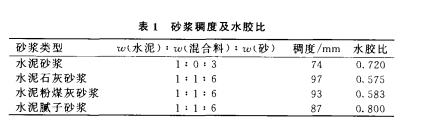

2.1 Расход воды при достижении заданной консистенции. Вообще говоря, чем больше расход воды раствора при достижении той же консистенции, тем больше соответствующая усадка раствора.
2.2 Испытание куба на сжатие
Прочность раствора в стандартных условиях твердения выше, чем в условиях естественного твердения; прочность раствора после смешивания со смесями ниже, чем у цементного раствора, поэтому раствор, смешанный со смесями, более пригоден для нанесения штукатурки поверхностей с меньшими показателями прочности. возведение легких стен.
2.3 Испытание технологии растворной штукатурки
Две стены были построены на открытом воздухе с использованием пустотелых блоков из керамзитобетона и спеченного пористого кирпича. Их разделили и провели испытания штукатурки с использованием четырех различных растворов. При оштукатуренных работах в основном проводятся испытания на степень смачивания базовой стены и интервал времени оштукатуривания между поверхностным слоем и нижним раствором. По степени смачивания базовой стенки разделяют на: полное смачивание (т.е. тщательное смачивание, скорость водопоглощения стены близка к состоянию водопоглощения насыщения) и неполное смачивание. Временной интервал между нижним слоем и поверхностным слоем штукатурки определяют как начало окончательного схватывания раствора и 1 час после начала окончательного схватывания (то есть степень окончательного схватывания достигает 70-80%, а в это время на поверхности штукатурного слоя пальцами не останется вмятин). Толщину нижнего слоя раствора контролируют от 6 до 7 мм, а толщину поверхностного слоя раствора – от 8 до 9 мм. Через 24 часа после завершения штукатурных работ штукатурный слой следует опрыскивать водой для поддержания два раза в день. При каждом поливе поверхность штукатурки увлажнять и продолжать полив в течение 7 дней. После этого оштукатуренная поверхность стены отверждалась естественным путем на открытом воздухе. В течение одного месяца экспериментальных наблюдений температура наружного воздуха составляла от 16 до 26°С, влажность составляла от 45% до 70%, за этот период выпало три дождя от слабых до умеренных. Через месяц после завершения испытания на штукатурку было замечено, что, за исключением отсутствия крупных трещин в цементном растворе при его полном увлажнении и после длительного периода времени, трещины появлялись и в других состояниях. В штукатурных слоях цементного раствора и раствора цементной золы ни в одном случае трещин не было.
При неполном смачивании и коротких промежутках времени в слое цементно-известковой штукатурки появится очень небольшое количество мелких трещин, но при других обстоятельствах трещины не появятся.
3. Анализ и обсуждение результатов испытаний.
Растрескивание штукатурного слоя раствора происходит главным образом из-за неравномерной усадки, вызванной большой потерей воды на поверхности и небольшой внутренней усадкой. В результате поверхность раствора выдерживает напряжение, а внутренняя часть — давление. Когда растягивающая сила на поверхности раствора превышает предел прочности, возникают трещины. Поэтому снижение потребления воды и повышение прочности раствора являются основными методами эффективного контроля усадки раствора. Часть воды в растворе используется для гидратации вяжущего материала. Оставшаяся часть используется для обеспечения требуемой консистенции. Большая часть этой воды со временем испаряется, что приводит к потере воды и усадке раствора. Таким образом, при приготовлении раствора, исходя из требований к гидратационной воде и консистенции конструкции, соотношение воды и цемента должно быть максимально уменьшено, чтобы уменьшить потребление воды, что может уменьшить усадку, вызванную потерей воды, и контролировать возникновение трещины. Добавление определенного количества летучей золы и извести в цементный раствор может снизить расход воды, сохраняя при этом консистенцию. Летучая зола содержит большие
Благодаря количеству стеклянных шариков летучая зола имеет небольшую внутреннюю удельную поверхность и небольшую потребность в воде. Она обладает водоудерживающим эффектом при использовании в цементном растворе, а также может оказывать определенное водоснижающее действие, уменьшая сухую усадку. к потере воды. Кроме того, летучая зола также может улучшить плотность строительного раствора, очистить поры и заполнить вредные капиллярные поры. При гашении негашеной извести в известковый раствор она автоматически образует гидроксид кальция с чрезвычайно мелкими частицами (около 1 мкм в диаметре) в коллоидно-дисперсном состоянии. На поверхности адсорбируется толстая пленка воды, обладающая хорошей пластичностью. Добавление известкового раствора в цементный раствор позволяет улучшить пластичность, снизить расход воды и уменьшить усадку при высыхании. Когда шпаклевка добавляется в цементный раствор, усадку можно уменьшить без каких-либо изменений в расходе воды. Это связано с тем, что в процессе коагуляции и затвердевания раствора связующее в шпаклевке высыхает, образуя пленку в переходной зоне между песком и цементным раствором, что делает связь между ними более плотной и прочной, кроме того, шпаклевку; Помимо песка, другая часть будет равномерно диспергирована в цементном растворе. На ранней стадии гидратации цемента шпаклевка прилипает к гелю и негидратированным частицам цемента. , вода в цементном растворе будет продолжать поступать. Когда гель израсходуется и количество гидратов увеличится, замазка будет собираться в капиллярных порах, образовывать плотное скопление на поверхности геля и поверхности негидратированных частиц и постепенно заполнять капиллярные поры. По мере дальнейшего снижения влажности гидратации и высыхания связующее шпаклевки, накопленное в геле и порах, конденсируется в пленку с образованием полимерной сетки, а модуль упругости полимера ниже, чем у цемента, что снижает ударную вязкость и ударную вязкость. шпаклевочный раствор улучшен, эффективно противостоит усадке. Во время оштукатуривания цель полного смачивания базового слоя состоит в том, чтобы позволить ему впитать достаточное количество воды и избежать
Избегайте впитывания влаги в штукатурный раствор и нарушения нормальной гидратации раствора. Основная цель контроля интервала между оштукатуриванием нижнего слоя и поверхностного слоя – обеспечить, чтобы нижний слой имел определенную прочность и определенную силу сцепления. Если интервал слишком длинный, раствор нижнего слоя полностью затвердеет, что приведет к разрушению. поверхностный слой оштукатуривают раствором до образования связи с нижним слоем 2 куска обшивки, не плотно скрепленными, что приводит к растрескиванию или отпадению. Если интервал слишком короткий, нижний слой раствора не достиг определенной степени конденсации, сцепится с новым нанесенным раствором и отпадет.
4. Заключение
а. На стеновых материалах с низким уровнем прочности, таких как пустотелые блоки из керамзитобетона и спеченный пористый кирпич, цементный зольный раствор, цементно-известковый раствор подходят для нанесения слоев штукатурки при использовании цементно-известкового раствора. После штукатурки необходимо; обратите внимание на контроль условий технического обслуживания. Штукатурка цементным раствором может уменьшить появление трещин при условии соблюдения правильной технологии строительства.
б. Добавление в цементный раствор определенного количества смесей (таких как летучая зола, известковая паста, шпатлевка и т. д.), которые могут снизить расход воды или улучшить прочность раствора, может эффективно контролировать появление трещин на поверхности бетона. слой штукатурки.
в. При оштукатуривании поверхность базовой стены должна быть полностью смочена; интервал между поверхностным слоем и нижним слоем штукатурки не должен быть слишком длинным или слишком коротким, а окончательное схватывание раствора должно составлять от 70 до 80 %.
