Гидроизоляционная суспензия — это гидроизоляционное средство, изготовленное путем смешивания хлорида кальция, хлорида алюминия и других солей металлов с водой в определенной пропорции. Продукт выглядит как светло-желтая жидкость.
Он может взаимодействовать с цементом и водой. После того как водонепроницаемый шлам смешивается с цементным раствором, он может взаимодействовать с цементом и водой. В процессе конденсации и затвердевания раствора образуются соли соединений, которые могут заполнить пустоты в растворе, тем самым улучшая компактность и водонепроницаемость раствора. Продукт обладает такими свойствами, как схватывание, ранняя прочность, устойчивость к давлению, гидроизоляция, непроницаемость и морозостойкость. Его можно использовать для приготовления водонепроницаемого цементного раствора, строительного раствора или бетона. Он подходит для окрашивания водонепроницаемых слоев, блокировки мест утечки, смешивания железобетона и цементного раствора.
Ниже перечислены пункты строительства водонепроницаемого раствора:
(1) Инструкция по эксплуатации

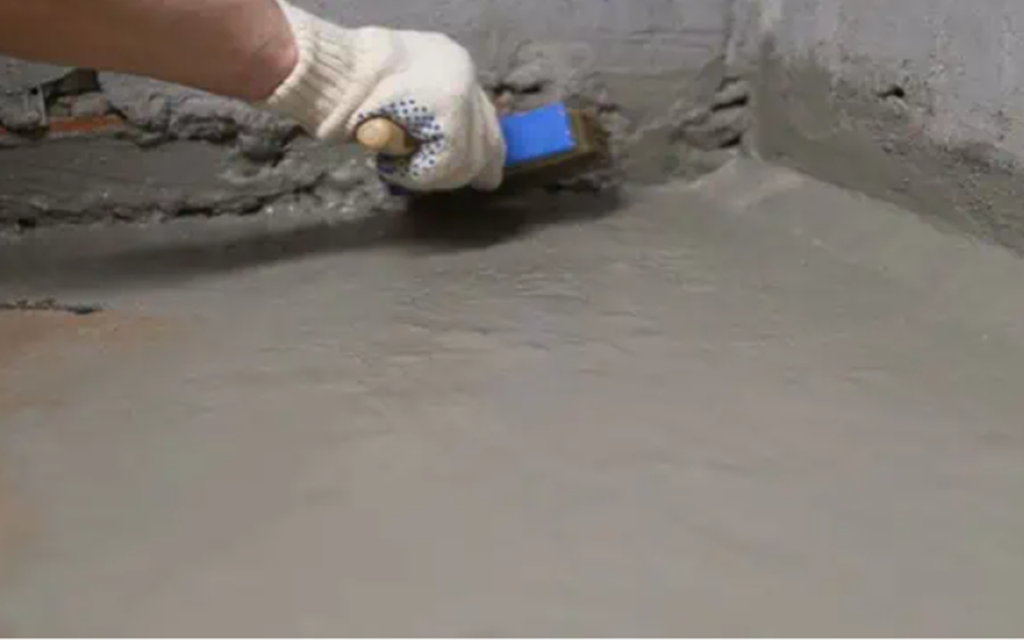

① Для общих проектов дважды нанесите водонепроницаемый раствор, затем один раз — водонепроницаемый шлам. После каждого нанесения должен быть промежуток не менее одного дня, сначала следует полить водой, а затем снова покрасить.
② Добавьте от 3 до 7 % цементной массы в воду и замесите штукатурный слой из бетона или цементного раствора.
③ При смешивании бетона или раствора водонепроницаемый шлам следует сначала добавить в воду для затворения и равномерно перемешать.
④ Необходимо использовать обычный портландцемент марки 325 или выше. Желтый песок и камни должны быть чистыми и иметь края и углы.
⑤ Перед нанесением водонепроницаемого слоя поверхность здания должна быть очищена от рыхлых частиц и промыта водой.
⑥ Летнее строительство должно предотвращать воздействие палящего солнца; зимнее строительство должно усиливать меры по защите от замерзания.
(2) Количество используемого материала
Каждый 1 кг водонепроницаемого раствора может покрыть площадь около 8 м² на 3 градуса. Его следует смешивать по мере необходимости и использовать в течение 30 минут после смешивания.
Неорганическая алюминиевая соль для гидроизоляции
Неорганическая соль алюминия — это маслянистая жидкость, изготовленная из соли алюминия и карбоната кальция в качестве основного сырья путем реакции различных неорганических химических веществ. Его цвет светло-желтый или коричневато-желтый. Она обладает такими функциями, как защита от протечек, защита от замерзания, термостойкость, сопротивление давлению, ранняя прочность и быстрое схватывание, а также нетоксична, не имеет запаха и не загрязняет окружающую среду.
Дозировка гидроизоляционного агента из неорганической соли алюминия составляет от 3 до 5 % от цемента. Когда неорганическая соль алюминия смешивается с бетоном, она вступает в химическую реакцию с Ca(OH)₂, образующимся после гидратации цемента, с образованием гидроксида и гидроокиси алюминия. Железо и другие цементирующие вещества взаимодействуют с гидратом алюмината кальция в цементе, образуя двухсолевые кристаллы сульфоалюмината кальция со специфическими свойствами расширения. Эти коллоидные вещества и кристаллы заполняют капиллярные поры и зазоры бетонных и растворных конструкций. Они перекрывают каналы для миграции влаги и улучшают компактность, водонепроницаемость и герметичность бетона.
Гидроизолятор на основе неорганической соли алюминия подходит для жесткой самогидроизоляции и поверхностных гидроизоляционных слоев бетонных и железобетонных конструкций. Его можно использовать на плоскостях крыш, в туалетах, подвалах, туннелях, канализациях, водонапорных башнях, мостах, резервуарах, нефтяных бассейнах, стыках строительных плит, в новых и старых гидроизоляционных проектах, таких как цементация плотин, зернохранилищ, канализационных колодцев, а также для защиты стен от влаги.
Эксплуатационный метод использования неорганического гидроизоляционного агента на основе соли алюминия заключается в следующем:
(1) Залитый конструкционный пол
Очистка основания → Кисть с водонепроницаемым раствором → Нанесение водонепроницаемого раствора → Уплотнение и полировка → Техническое обслуживание
(2) Ремонт крыши старого здания
① Удалите мусор и масляные пятна с поверхности базового слоя. Не должно быть рыхлости и впадин. Промойте водой стыки и линии швов;

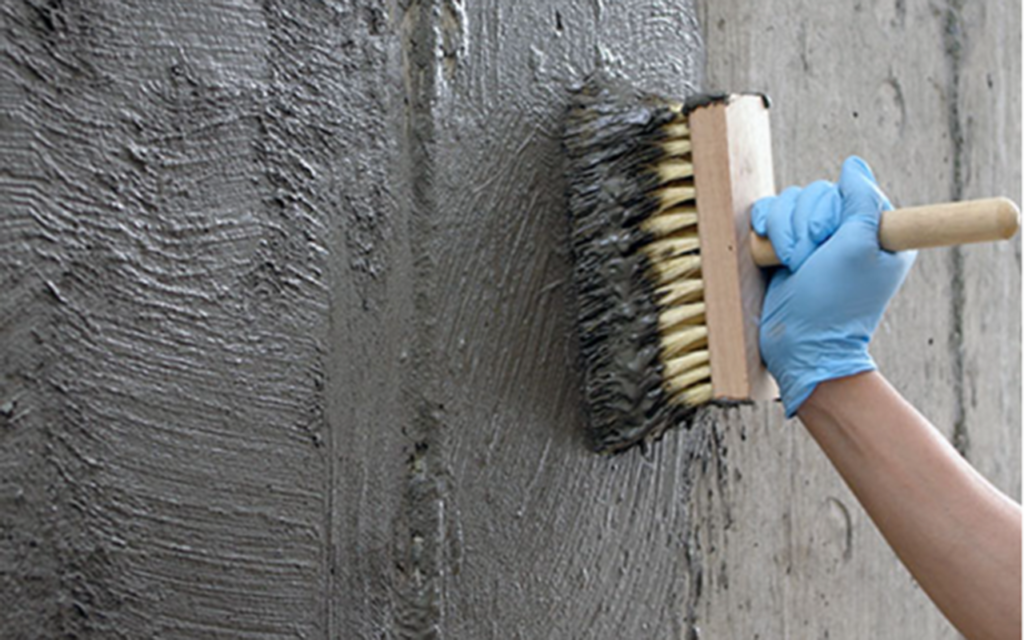

② Нанесите водонепроницаемый раствор в качестве связующего слоя;
③ Нанесите слой водонепроницаемого раствора толщиной 25 мм и с помощью железного скребка многократно уплотните и разгладьте его. На каждые 36 м² оставляется деформационный шов, а деформационные швы заделываются прочной водонепроницаемой мазью.
(3) Крыша сборного конструктивного здания
Очистите базовый слой → Заполните стыки и швы герметиком → Установите металлическую сетку → Нанесите щеткой водонепроницаемый раствор → Нанесите слой водонепроницаемого раствора → Уход.
① Очистка базового слоя: Удалите мусор на поверхности и в швах стыков. Не должно быть рыхлости и впадин, а также конопатки прочными материалами. Посыпьте поверхность конопатки крупными песчинками, чтобы она успела сцепиться с водонепроницаемым слоем раствора;
② Установите металлическую сетку, как правило, используя стальные прутья 3 мм или железную проволоку 12-14 калибра, с шагом 200 мм × 200 мм;
④ Нанесите слой водонепроницаемого раствора: толщина 30мм~40мм (включая выравнивающий слой), уплотните и отполируйте несколько раз;
⑤ На каждой несущей балке оставляются деформационные швы шириной и глубиной от 10 мм до 20 мм, которые заделываются прочными водонепроницаемыми материалами;
⑥ Водонепроницаемый поверхностный слой должен быть покрыт и поддерживаться с помощью соломенных занавесок или опилок. Период обслуживания составляет 14 дней.
(4) Строительство подвалов, туалетов, бассейнов, плотин и каналов
① Очистка грунта, как и раньше;
② Почистить щеткой с водонепроницаемым раствором;
③ Нанесите водонепроницаемый базовый слой толщиной от 10 мм до 15 мм и несколько раз прижмите его деревянным шпателем, чтобы удалить выбоины на поверхности;
④ Нанесите кистью водонепроницаемый раствор;
⑤ Стыки каждого слоя должны располагаться в шахматном порядке, а расстояние между ними должно быть не менее 100 мм;
⑥ Проводите техническое обслуживание; период технического обслуживания составляет 14 дней.
(5) Меры предосторожности
① Первоначальный слой основания должен быть чистым, шероховатым и влажным. Он не подходит для строительства при высокой температуре;
② Время смешивания водонепроницаемого раствора или водонепроницаемого бетона больше, чем время смешивания обычного раствора и обычного бетона;
③ Водонепроницаемый раствор должен быть многократно каландрирован и уплотнен, а водонепроницаемый бетон должен быть вибрирован и уплотнен;
④ крыша здания под открытым небом должна быть покрыта спринклером и выдержана в течение 14 дней.
Гидроизоляционное средство успешно разработано на основе качества гидроизоляционного средства на основе неорганической соли алюминия. Это светло-желтая жидкость, смешанная с различными неорганическими солями, с неорганическими солями в качестве основного вещества. Он обладает защитой от протечек, замерзания, термостойкостью, устойчивостью к давлению и ранней прочностью. Он обладает выдающейся функцией быстрого схватывания, сильными антивозрастными свойствами, холодной конструкцией, безопасен и прост в эксплуатации.

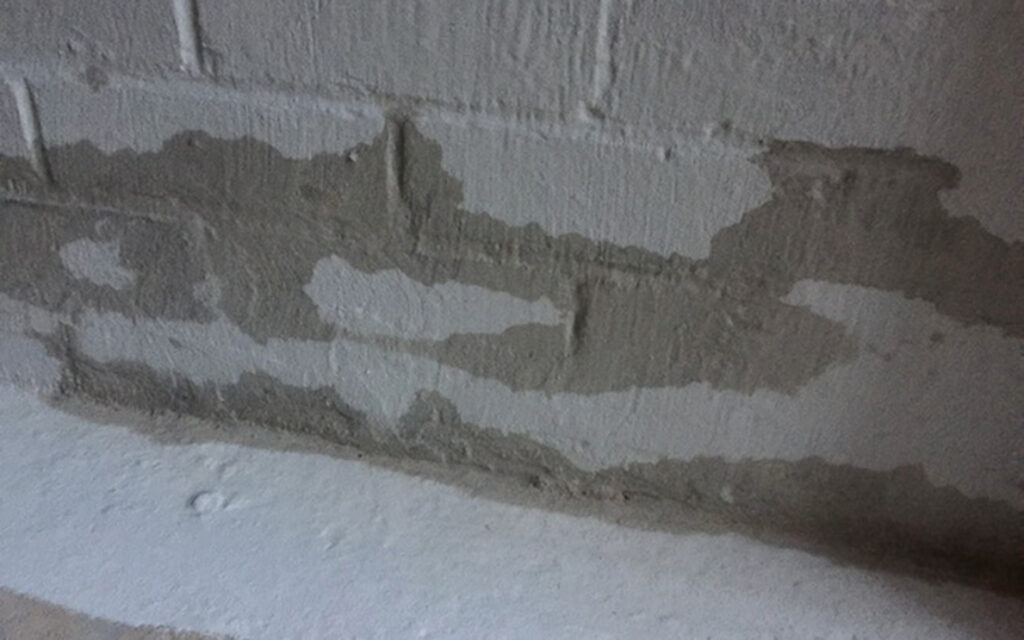

Продукт подходит для внутренней и поверхностной отделки железобетонных, цементобетонных и каменных конструкций, то есть верхних плоскостей, туалетов, стыков плит, подземных домов, крыш зернохранилищ, гражданских проектов ПВО, туннелей, канализаций, водонапорных башен, мостов, хранилищ воды, всех новых и старых гидроизоляционных проектов, таких как нефтяные пруды, цементация плотин, канализационные колодцы и защита стен от влаги.
