1. Растрескивание после высыхания
После высыхания штукатурного раствора на некоторых поверхностях появляются трещины или впадины. Можно учитывать следующие аспекты:
1. Используемый гипс перегорел, в результате чего содержание трех безводных веществ становится высоким;
2. В процессе строительства из-за сильной осадки раствор делается слишком тонким, а его водоудерживающая способность недостаточна, что также приводит к растрескиванию раствора во время процесса пластики.
Рекомендуемое решение:
1. Если использованный гипс перегорел, можно попробовать решить проблему следующими способами:
(1) Храните текущий гипсовый порошок в течение определенного периода времени, чтобы уменьшить содержание трех безводных элементов;
(2) Выберите подходящий гипсовый порошок для разработки формулы;
(3) При использовании гипсового порошка в формулу можно добавить соответствующие щелочные активаторы;
2. Штукатурный гипс можно получить необходимой толщины с помощью строительных технологий. Если строителю необходимо сделать его тонким, при составлении рецептуры рекомендуется добавить достаточное количество эфира целлюлозы, чтобы обеспечить удержание воды в растворе.
2. Порошок осыпается после затвердевания.
После высыхания штукатурного гипса прочность поверхности невысокая и поверхность становится порошкообразной. Можно учитывать следующие аспекты:
1. Количество добавленных неорганических/органических гелеобразующих материалов недостаточно или недостаточно прочности, которую они могут улучшить сами по себе;
2. Возможно, водоудерживающая способность раствора недостаточна, что приводит к низкой прочности и легкому измельчению;
3. Если время замедления гипсового раствора слишком велико, раствор также будет страдать от потери порошка из-за слишком медленного высыхания.
Рекомендуемое решение:
1. Если это связано с вяжущим материалом, рекомендуется увеличить количество добавляемого материала или заменить соответствующий вяжущий материал;
2. Когда обнаруживается, что водоудерживающая способность строительного раствора недостаточна, рекомендуется увеличить количество добавляемого эфира целлюлозы или заменить его подходящим эфиром целлюлозы;
3. Если обнаружено, что время замедления штукатурного гипса слишком велико, рекомендуется уменьшить количество добавляемого замедлителя гипса или заменить его подходящим замедлителем/гипсовым порошком.
3. Цветущий цвет
Поскольку время от первоначального схватывания до окончательного схватывания слишком велико или толщина зачистки непостоянна, время высыхания различных частей раствора неодинаково, а цвет склонен к выцветанию или после завершения строительства, прежде чем раствор наберет прочность; увеличивается, встречаются дождевые воды. В зависимости от погоды также может произойти цветное цветение.
Рекомендуемое решение:
1. Благодаря строительным технологиям штукатурный гипс можно получить одинаковой и подходящей толщины;
2. Если время от начального схватывания до окончательного схватывания слишком велико, рекомендуется уменьшить количество добавляемого замедлителя или заменить его подходящим замедлителем/гипсовым порошком;
3. Мы должны избегать строительства в дождливую погоду и уменьшить вероятность цветения.
4. Закатайте обшивку во время строительства.
1. Если штукатурная штукатурка скатывается во время первого прохода строительства, это обычно происходит из-за чрезмерного запыления основного слоя;
2. Если штукатурный гипс наносится на стену во второй раз и происходит скручивание, то это обычно происходит из-за недостаточной его собственной водоудерживающей способности, в результате чего прочность раствора при первом проходе не соответствует требованиям второго прохода. .
Рекомендуемое решение:
1. Если при первом проходе строительства на слое основания накопилось слишком много пыли, рекомендуется заранее очистить поверхность основания.
2. Если при втором строительстве возникают проблемы, формула рекомендует увеличить количество добавляемого эфира целлюлозы или заменить его подходящим эфиром целлюлозы.
5. Провисание раствора
При строительстве штукатурного раствора происходит провисание, которое можно проанализировать по следующим аспектам:
1. Возможно, присадок против провисания недостаточно;
2. С точки зрения технологии строительства это может быть вызвано слишком толстой толщиной раствора.
Рекомендуемое решение:
1. Замените или добавьте соответствующие добавки, препятствующие провисанию, такие как эфир крахмала, тиксотропная смазка и т. д., или используйте функциональный эфир целлюлозы;
2. Благодаря строительным технологиям штукатурный гипс можно получить одинаковой и подходящей толщины.
6. Быстрое затвердевание в бочке.
Когда штукатурный гипс замешивали и укладывали, выяснилось, что время его выдержки в ведре становилось все короче и короче, что делало его неудобным для строительства. Это связано с тем, что оставшиеся компоненты раствора в предыдущей бочке соединяются с водой с образованием дигидрата гипса, который оказывает способствующее коагуляции действие. Поскольку в бочке остается все больше и больше дигидрата гипса, вновь залитый раствор затвердевает в бочке все быстрее и быстрее. .
Рекомендуемое решение:
После того, как штукатурный гипс был несколько раз замешан на стене, не забывайте регулярно и несколько раз чистить смесительный цилиндр, чтобы уменьшить содержание дигидрата гипса.

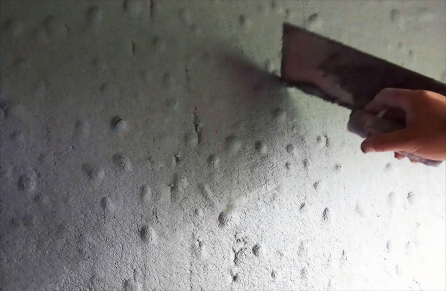

7. Образование пузырей на поверхности
При нанесении на стену штукатурки на поверхности постепенно появляются вздутия и вздутия. Причины можно рассматривать со следующих сторон:
1. Стена, подвергшаяся сдвигу, не была полностью загерметизирована, в результате чего в штукатурке на стене появились пузырьки;
2. Возможно, наполнитель в штукатурном гипсе слишком мелкий, что приводит к слишком высокой плотности раствора, который может проникнуть в щели в стене и выдавить пузырьки воздуха, что приведет к образованию пузырей;
3. Можно использовать высоковязкий эфир целлюлозы или высокомолекулярную органику, в результате чего сам раствор легко вспенивается.
Рекомендуемое решение:
1. Рекомендуется использовать связующий агент и дважды герметизировать стенку, работающую на сдвиг, по вертикали и горизонтали;
2. Если это вызвано мелкостью наполнителя штукатурного гипса, рекомендуется скорректировать формулу и выбрать подходящую смесь заполнителей;
3. Замените эфир целлюлозы на подходящий по вязкости и с соответствующими добавками.
